Réparation DIY

Dans la série : ça peut aussi vous arriver ; voici comment j'ai sauvé une TV...

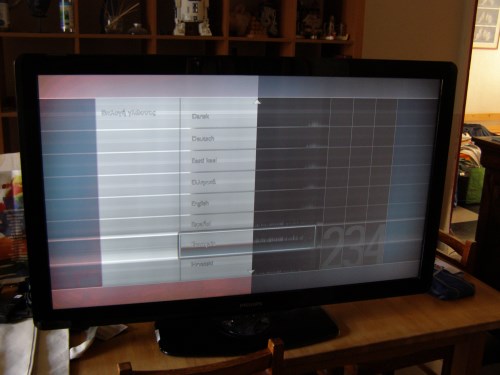

D'abord, il faut attendre patiemment qu'une panne soit identifiée sur un TV, qu'elle soit en attente d'un départ pour la déchetterie et que je passe par là, bref, une TV genre ceci :

Forcément, l'écran devient inexploitable...
Comme je n'avais jamais démonté de TV LCD, l'occasion était trop belle de voir ce qui se cachait dedans.
En gros, il n'y a pas grand chose.
Dans celle-ci, une carte d'alimentation, une carte de gestion vidéo, une dalle LCD et voila !
C'est décevant...
Arrive la phase 1 de la réparation : vérifier les connectiques et les connexions.
Ha, légère amélioration de l'image, on a récupéré quelques couleurs...
La phase 2 : étude historique de ce qui s'est passé entre le dernier fonctionnement parfait de la TV et la panne.
Il semblerait que ce soit après le montage du pied que les symptômes soient apparus.
La phase 3 : démontage du pied...
Mais qu'est-ce que c'est que ces visses ?
Une fois le pied démonter, l'évidence est là, les visses (sorties d'on ne sait où et pas du tout faites pour cet usage) ont perforé les nappes de liaisons entre la carte de gestion vidéo et la dalle.

Des recherches sur Internet m'apprennent que ces nappes peuvent être remplacées et qu'au moins une autre personne a eu exactement la même mésaventure.
C'est là que je me suis dit : fichues pour fichues, et si je tentais une bidouille sur ces nappes ?
Ce n'est pas pour le prix que ça représente, 56€ port compris, mais pour le fun.

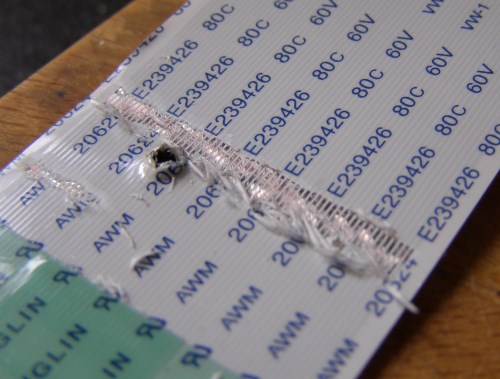

Démontage des nappes, improvisation d'un atelier dans la cuisine, affûtage de mon couteau suisses préféré, deux paires de lunettes sur le nez pour l'effet loupe (les pistes des nappes étant fines et étroites, il faut avoir l’œil)... j'attaque le dénudage des pistes des nappes...
C'est très fin, c'est très fragile, donc c'est long !

Plus d'une heure après, j'ai assez pour reproduire la découpe de l'extrémité qui viendra sur les connecteurs de la dalle.
Remontage des nappes et premier essai...
Ça grésille, on débranche et on revérifie l'alignement des nappes...
Deuxième essai... ça marche !
Et voilà, une TV de sauvée !
